測井裝備應用新趨勢——交叉偶極子聲波測井儀
時間：2015-10-23 13:19
來源：
作者:王靜 賀昌明 彭文
近年來，偶極子聲波測井技術的應用逐漸增加，目前具有代表性的儀器有斯倫貝謝偶極子橫波成像測井儀DSI、阿特拉斯多極子陣列聲波測井儀XMAC 和哈利伯頓交叉偶極子聲波成像測井儀器 WSTT。中石化江漢工程公司先后引進 WSTT 和 XMAC-II 儀器，并對兩種儀器進行分析，總結出相關的應用經驗，以便其他企業作為應用參照。
與常規聲波測井相比，交叉偶極子聲波測井可實現常規聲波測井無法實現的對軟地層的橫波測井。橫波測井已有近三十年的歷史， 測量橫波有兩種方法，一是間接橫波測井法，即從常規聲波測井的全波列中提取橫波，或者根據斯通利波速度反演求得橫波速度；另一種是用偶極子橫波測井直接激發作為在特定條件下產生的轉換橫波的直接橫波測井法。前一種方法使用的是傳統的單極子聲源的聲波測井儀，只能在快速地層中產生轉換橫波，在慢地層中不產生轉換橫波，而用斯通利波反演橫波則會受到井眼條件、地層密度等諸多因素影響，可靠性差， 且提取斯通利波也十分困難，很難獲得準確的橫波信息。因此建議采用偶極子橫波測井方法。
WSTT 與 XMAC-II結構的異曲同工之處
交叉偶極子聲波測井的基本原理是利用偶極子源的頻率響應特性——橫波在低頻處有傳播特征頻率，而縱波在低頻處無傳播特征頻率的聲波傳播的基本特性，采用發射中心頻率為低頻的偶極子源可以有效地抑制縱波，在井壁附近產生撓曲波，通過對撓曲波的測量來計算地層的橫波速度，從而達到測量橫波的目的。交叉偶極子聲波測井儀通過利用單極縱波和偶極橫波測量的組合在硬地層和軟地層中都能測得基礎的聲波數據以及縱、橫波和斯通利波等特征參數。
哈利伯頓交叉偶極子聲波成像測井儀（以下簡稱 WSTT）由四部分組成：傳輸控制部分、發射器／隔聲體部分、接收探頭部分、主電子線路部分。阿特拉斯多極子陣列聲波測井儀（以下簡稱XMAC-II）由五部分組成：發射控制短節、發射探頭短接、隔聲體短接、接收探頭短接和數據采集短節。兩款測井儀有三點相同之處。第一，撓曲波激發方式相同。WSTT 與 XMAC-II 測量的均是撓曲波的速度，并且激發撓曲波聲源的壓電換能器都是板狀結構。在激發的主頻上，均選擇在 7KHz 以下的低頻。第二，WSTT 與 XMAC-II 儀器本身不帶有井斜方位和井徑數據，因此要獲得地層的各向異性，須與能提供井眼幾何結構和定位信息的儀器組合下井。第三，為了獲得優質的測井曲線質量，WSTT 與 XMAC-II 在測井時必須居中良好，所以在儀器體上適當位置必須加裝橡膠扶正器。 如果儀器不居中，則測井?dāng)?shù)據不能用于各向異性的確定，但時差的測量有效。
WSTT 與 XMAC-II應用的不同之處
交叉偶極子聲波成像測井是一種測量地層巖石聲學信息的測井新技術，WSTT 與 XMAC-II 在構造和系統設計上有著各自的優缺點，它們能有效獲得地層縱波、橫波和斯通利波，在確定現今最大水平主應力方向及裂縫系統的走向，尋找有利儲層，以及分析地層各向異性方面具有獨特的優勢。以下著重對比了 WSTT 與 XMAC-II 的不同之處。在傳輸模式上，WSTT 采用ADSL傳輸模式， 能夠傳輸?shù)臄?shù)據量大，最大上傳輸速率可以達到 800KBps，而 XMAC-II 使用曼徹斯特碼模式，傳輸速率可達 93.75KBps。WSTT 比XMAC-II 的傳輸速率要高很多。從探頭來看，WSTT 探頭長度要小于XMAC-II 的探頭長度，但 XMAC-II的源距更長，它所能取得的地層資料將更全面。

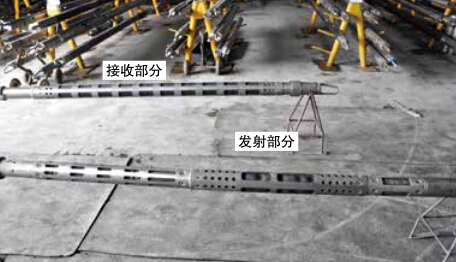

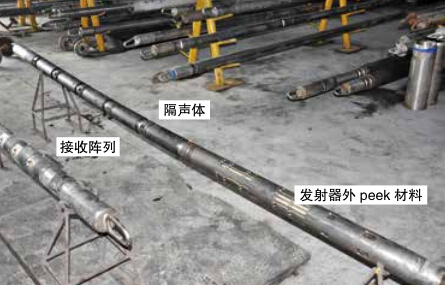

WSTT 儀器偶極發射器外殼開窗后有連接部分，見圖 1。該部分為儀器的主隔聲體，它還有一部分隔聲體放置在接收器的接收陣列之間，能夠最大限度的起到隔聲效果。該隔聲體能夠承受 100,000 磅的拉力或推力，還能在較寬頻率范圍內隔離 90 分貝以上的聲波，其頻率可低到 500Hz~600Hz。但該節儀器的材質軟，過度的彎曲會損壞內部的密封而導致漏油。XMAC-II 的發射探頭及聲波隔聲體短節上有許多槽用來減少聲波在儀器體上的衰減，見圖 2。它的機械強度比外殼是實桿的儀器要低，因此避免對儀器施加過大的壓力。由于其機械強度不夠，XMAC-II 的聲波探頭及隔聲體短節在井下容易受壞損，進行測井過程中要格外注意，高速下放遇阻就可能導致?lián)p壞，打撈時成為了弱點。但就儀器發射效果而言，XMAC-II偶極發射器外殼開窗面積較大，發射時無遮攔物，發射效果較好。
XMAC-II 有上下兩組單極發射源（T1,T2），在單極全波記錄過程中，為了記錄到更多的信息，儀器的發射器到接收器的距離應盡可能大，故用遠單極子發射器 T1 發射，8 組接收器接收，然后將每一組中四片接收器的信號進行累加形成所要記錄的單極全波列信號；四極子發射器 T2 主要用于時差的測量，另外該聲源在井眼中激發螺旋波，單一模式波及其高階模式，較低頻率的四極子源有抑制縱波的作用，對于橫波測井非常有利。WSTT 只有一組單極子發射源。在儀器連接上，WSTT 發射探頭在儀器串的頂部，接收陣列則在儀器的底部。而 XMAC-II 則正好相反，發射探頭在儀器串的底部，上部陣列接收。這樣 WSTT 相對于 XMAC-II 來說增加了實際測井深度，可以盡量減少漏測。
在接收形式上，WSTT 中 X/Y 偶極發射器為板狀，接收器為柱狀，板狀發射柱狀接收；而 XMAC-II 發射器和接收器形狀相似均為板狀，板狀激發和板狀接收。由于相似性原理，XMAC-II 的接收波形則相對較好。在構造上 WSTT 接收探頭采用了壓電陶瓷的晶體來直接接收聲波信號，它的偶極發射探頭外部則采用的是高強度peek 材料。這種結構在測井時可以忽略腐蝕性氣體對儀器的影響，也不會被泥漿中的巖屑所損傷，能夠提高測井一次成功率。XMAC-II 則是壓電陶瓷晶片利用硅油耦合外包皮囊來實現偶極聲波信號的發射和接收，有一定優勢。在接收陣列中，WSTT 儀器是一個共面環上有四個相差90°的圓柱狀接收器，每一組接收陣列都是一個獨立的帶有液壓平衡的小單元。XMAC-II 是四個單片的接收器作為一組接收器，其結構與偶極發射器結構類似，八組接收模塊都安裝在一個充滿硅油的皮囊里。因此WSTT 的接收探頭更為獨立，在維修時比較方便。
WSTT 與 XMAC-II 在焦石地區得到廣泛應用，目前兩種儀器在焦石總共上三十余井次，通過應用發現，WSTT 主要是通過圖像特征來表征地質現象，具有高分辨率、高的井眼覆蓋率和直觀可視等特征， 有利于裂縫評價、構造識別、研究沉積環境、確定古水流方向及砂體延伸和加厚方向等方面的應用研究。XMAC-II 可有效地檢測到慢地層的橫波信號，求取地層巖石彈性力學參數、進行地層滲透率計算，在儲層地應力分析、地層各向異性分析、最大水平主應力大小及方向的分析等方面有獨到的優勢。
